监测温度点数量:一个通道可支撑25个传感器
测温分辨率可达0.1℃
测温范围:-40℃~150℃
系统显影速度:<1S
传感器使用寿命:10年
控制器尺寸:可定做
为什么用光纤传感器国外已证明智能电网最合适通信和传感方法光纤
•1、光纤探头无电流通过,本质上就是防火防爆的,是电力、石油、天然气等易燃易爆品测温最理想的手段,测量时无须外加防爆隔离措施,安装使用方便。
•2、光纤传输的光信号不受强电磁场、高压电的影响,抗干扰能力强。且光纤本身是由绝缘的石英材料做成,绝缘性能远高于热电偶。因此适合平台上发电机、变压器、变电柜 ,缆线 等高压带电体的测量。
•3、不受微波、射频等因素的干扰。光纤探头可以放入微波、射频环境直接测量。
•4、光纤集通信和感测于一体,一体两用。
对高压电池防火测温的必要性
• 电池的长期运行,存在不可避免的局部绝缘故障,进而导致电池局部温升,最终将破坏电池绝缘甚至发生火灾;
• 提前预判高压电池的潜在性故障发生并及时采取维护措施,就需要对电池本体的温度分布进行在线检测;
• 传统的测温技术并不能解决每颗电芯的测温需求,如热电偶、热电阻等,一般只能用于有限个点的温度测量,并且测温点一旦固定无法移动。
测量温度的技术比较
• 热电偶和电子温度传感器,属于单点传感器,在有限的空间内很难实现每个点分布式测温,同时测温点一旦固定,不能再次移动。
• 而红外测温器测温范围有限,也无法实现多点分布式测温,不能实时探测。
• 分布式光纤测温技术,可实时测量多个点的温度检测,可移动性强,抗干扰能力强,使用寿命10 年以上。
• 从国内外的技术现状和应用现状来看,分布式光纤测温技术是最佳的用于高压电池包防火测温的最佳技术方案。
用于电池检测的光纤传感系统
监测温度点数量:一个通道可支撑25个传感器
测温分辨率可达0.1℃
测温范围:-40℃~150℃
系统显影速度:<1S
传感器使用寿命:10年
控制器尺寸:可定做

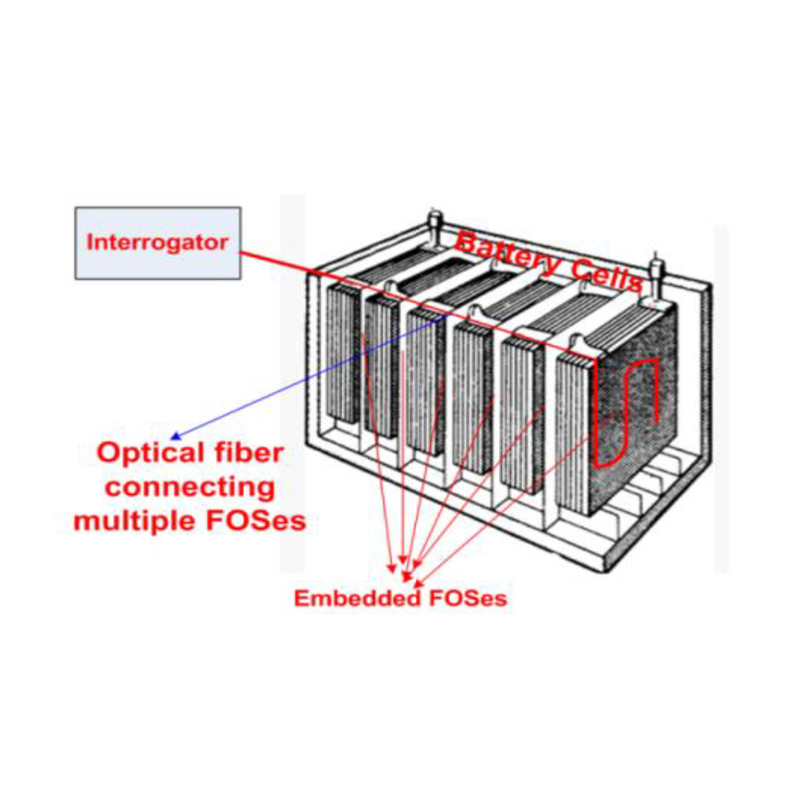

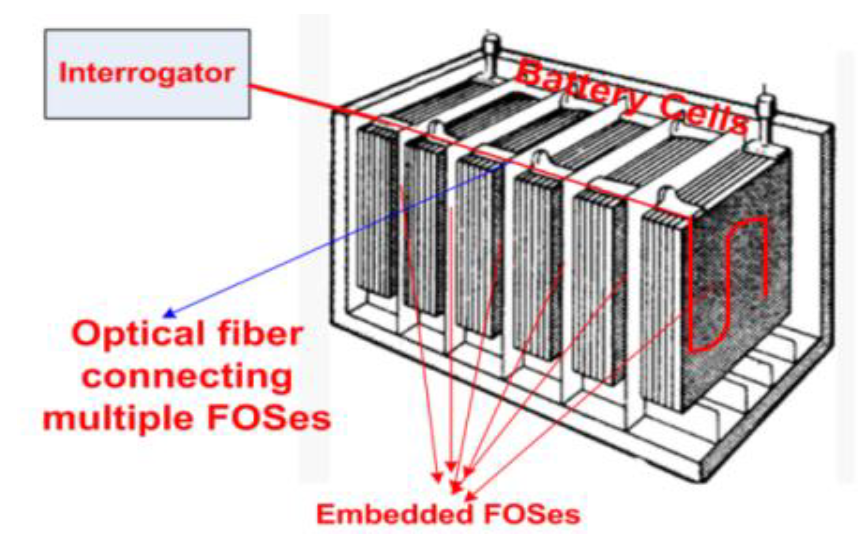

安装方式
测温光缆如红色标记所示,可沿着高压电池进行部设,直接绑定到所测点颗电芯上,安装简单便捷
技术优势
√ 可沿着电池测各个电芯位置的温度分布
√ 测温光缆,安装方便快捷
√ 可以精确定位事件位置
√ 光信号感测和传输合一,不受电磁干扰
√ 可工作于易燃易爆等恶劣的环境下
√ 测量稳定可靠,误报率低
√ 后期运维方便

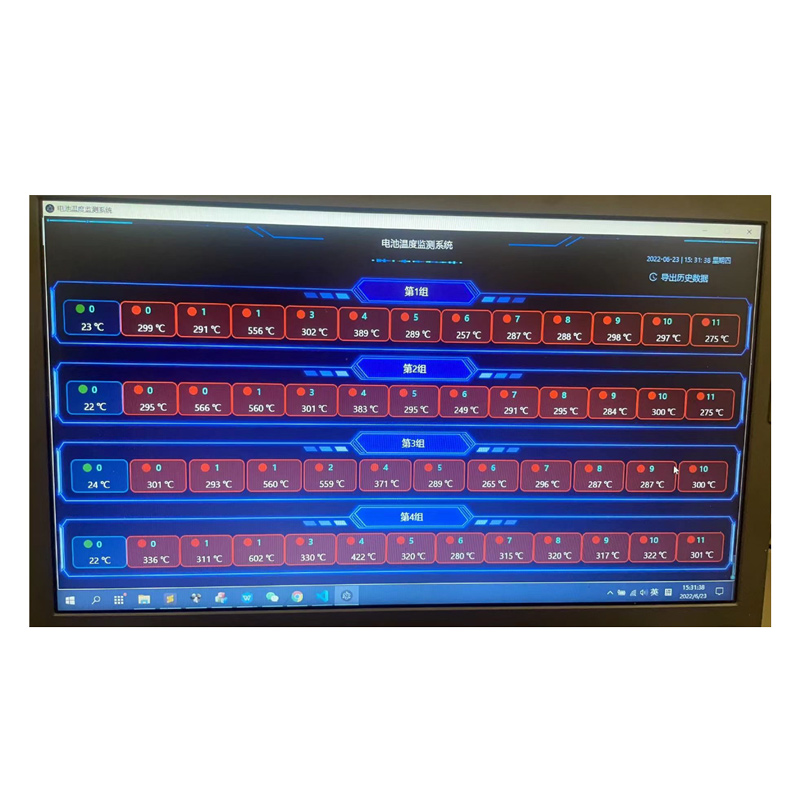

界面效果

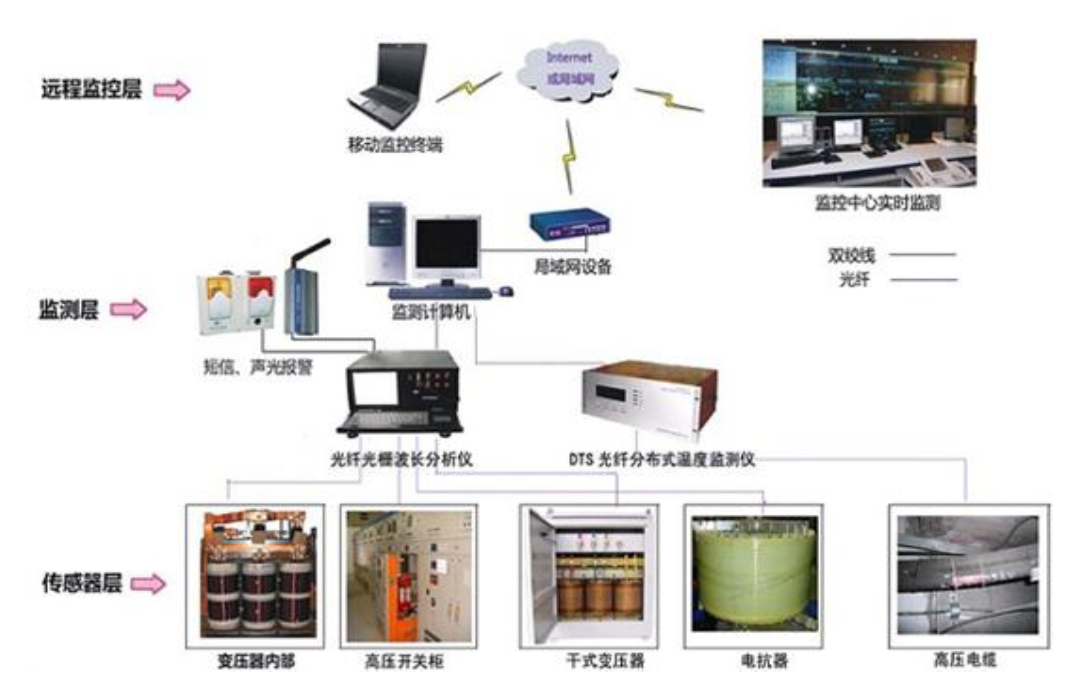

电网应用案例
